Hoe weerstation gebruiken op hopeCloud platform (How to use weather station on hopeCloud)
1. Voorbereiding:
Klanten kunnen weergegevens monitoren op het hopeCloud platform wanneer
ze een compatibel weerstation gebruiken in combinatie met een Hopewind
Datalogger.
De volgende hardware is vereist:
1. Hopewind datalogger
(hopeComBox1000 of hopePowerBox)
2. Compatibel weerstation
Actueel ondersteunde weerstation(s):
Merk: Seven Sensor
|
Type
|
Model
|
Instralingssensor
(PV-pyranometer)
|
3S-lS-5
|
Moduletemperatuursensor
|
3S-MT-PT1000
|
Windsnelheid Sensor
|
3S-WS-PLS
|
Omgevingstemperatuursensor
|
3S-AT-PT1000
|
Relatieve Vochtigheid
& Omgevingstemperatuur Sensor
|
3S-RH/AT
|
Windrichting Sensor
|
3S-WD
|

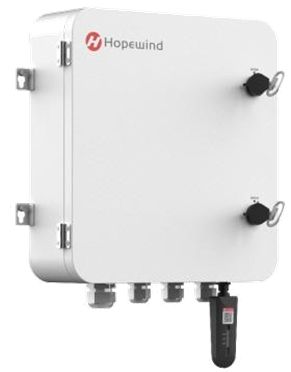

Figuur 1 Hopewind datalogger (hopeComBox1000 of hopePowerBox)
2. Hardware-installatie:
a) Installeer alle sensoren van het weerstation volgens onderstaand
diagram (Figuur 2).
b) Sluit vervolgens het weerstation aan op de Hopewind datalogger door
de RS-485 kabel aan te sluiten tussen de 3S-IS-5 RS-485 poort en de X5 poort in
de kast van de Hopewind datalogger (Figuur 3).

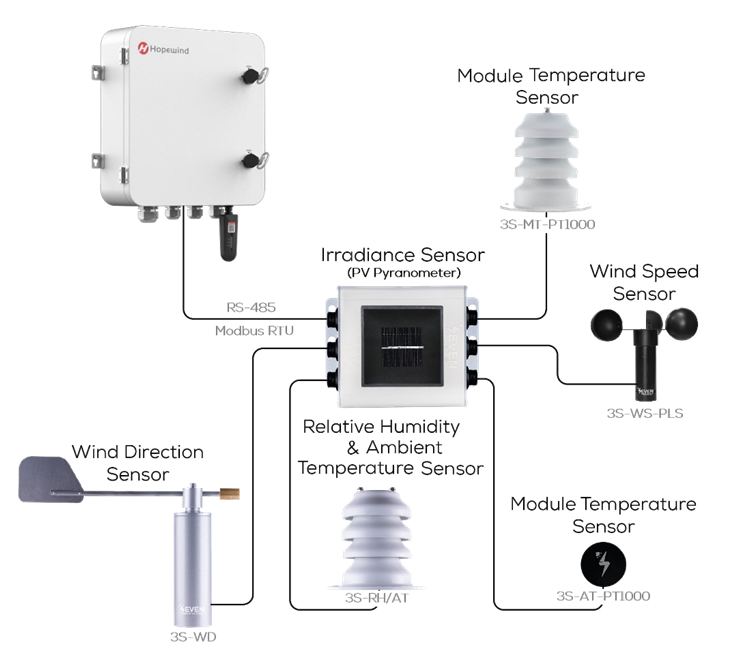

Figuur
2. Aansluitschema voor weerstation en Hopewind
datalogger
![](https://support.hopewind.com/galleryDocuments/edbsn735113ad5a212a3222f99b983c4c9ecbce90c02af23638abc94edd7f9df2a8819f0d20339e286d5e10e3ab0ca9a5c068?inline=true)
Figuur
3. De positie van Hopewind datalogger X5 poort
3. HopeCloud Platform configuratie:
1.
Login hopeCloud
& maak een nieuw installatie. (Raadpleeg de handleiding "hopeCloud:
Hoe maak ik een installatie" )

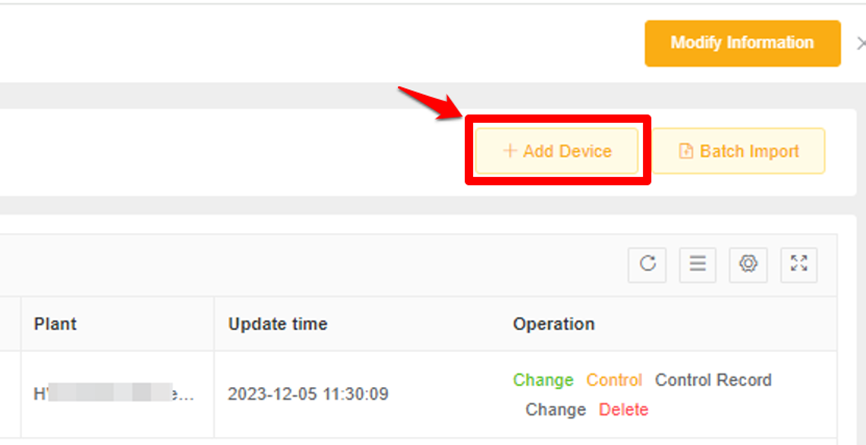

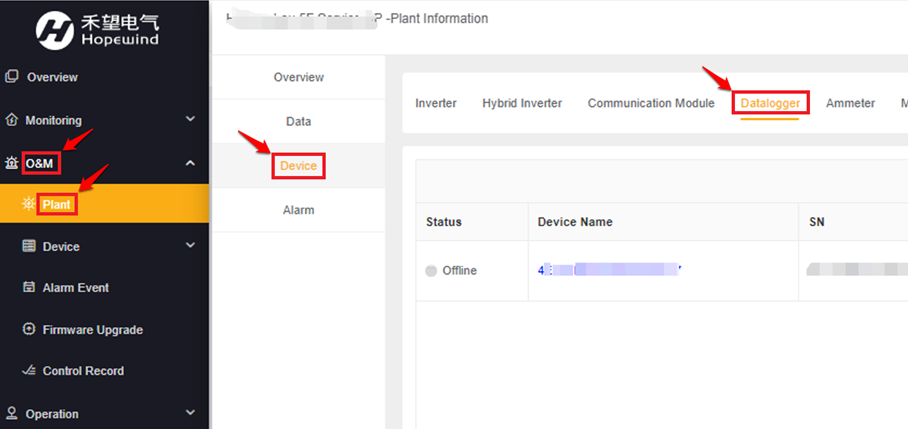

2.
Voeg de
Hopewind datalogger toe aan de plant. (Raadpleeg de handleiding
"hopeCloud: Hoe voeg ik een datalogger toe aan een installatie")

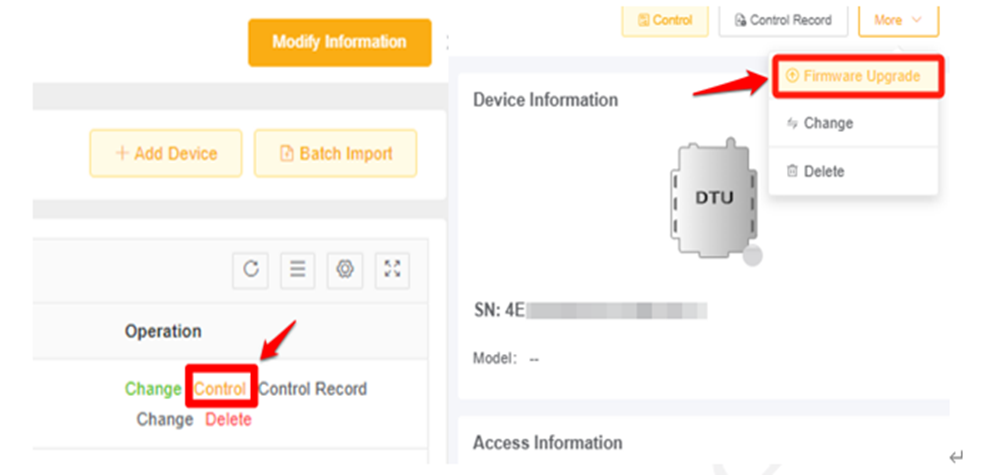

3. Update
de datalogger naar de nieuwste firmwareversie, die hoger moet zijn dan
V102.015.000.

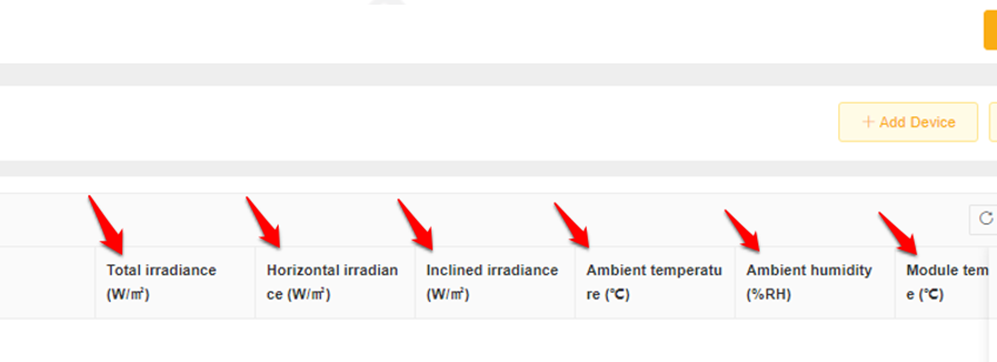

4. Als de firmware-upgrade gelukt is, wordt het
weerstation automatisch toegevoegd aan de installatie. U kunt de sensorgegevens
op de onderstaande pagina bekijken.
