Oorzaken van beschadigde DC-connectoren (Explanation of Damaged DC Connector Case)

Oorzaken van beschadigde DC-connectoren (Explanation of Damaged DC Connector Case)

In het geval van beschadigde MC4-connector(en) wordt dit bijna altijd veroorzaakt door een van de volgende twee redenen:

1. Er zijn verschillende connectortypen door elkaar gebruikt.
2. Onjuiste krimping van de betreffende DC-kabel.
Een slechte verbinding veroorzaakt extra weerstand over de aansluitpunten, waardoor hitte ontstaat. Omdat het gelijkstroomvermogen constant is, wordt de warmte opgebouwd en ontstaat er oxidatie, wat wederom weerstand veroorzaakt. Uiteindelijk bouwt de hitte zich op tot een punt waarop het plastic rond de metalen connector smelt. In zeldzame gevallen kan het vlam vatten.

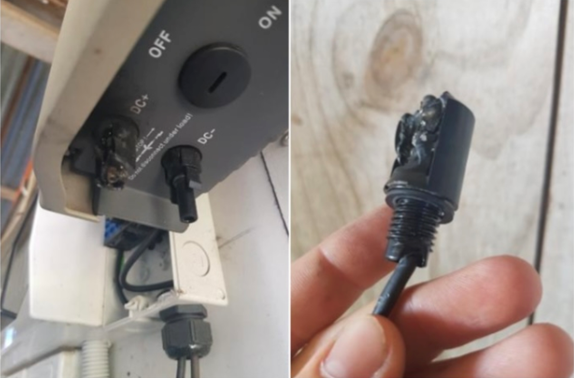

(Voorbeeld van verbrande connectoren)

De normen IEC 62548, IEC 62109-1 en IEC 62109-2 specificeren dat de DC-connector en het DC-contact hetzelfde merk en type moeten zijn. Als stekkers en aansluitingen van verschillende

Bij slecht vakmanschap is het mogelijk dat het stekkerinzetstuk niet goed in de kabel is gekrompen. Hieronder ziet u een correct gekrompen kabel. Let op, u moet het juiste krimpgereedschap gebruiken.

(De verbinding moet solide en vast zijn)

Uit de dwarsdoorsneden van de gekrompen pluggen blijkt dat ze met het juiste gereedschap zijn gekrompen.

Uit de dwarsdoorsneden van de gekrompen stekkers blijkt dat deze met verkeerd gereedschap zijn gekrompen.

Hoe weet men of de schade werd veroorzaakt door een slechte verbinding?

Het is logisch verklaarbaar dat de schade geconcentreerd zal zijn op het punt van de meeste hitte.

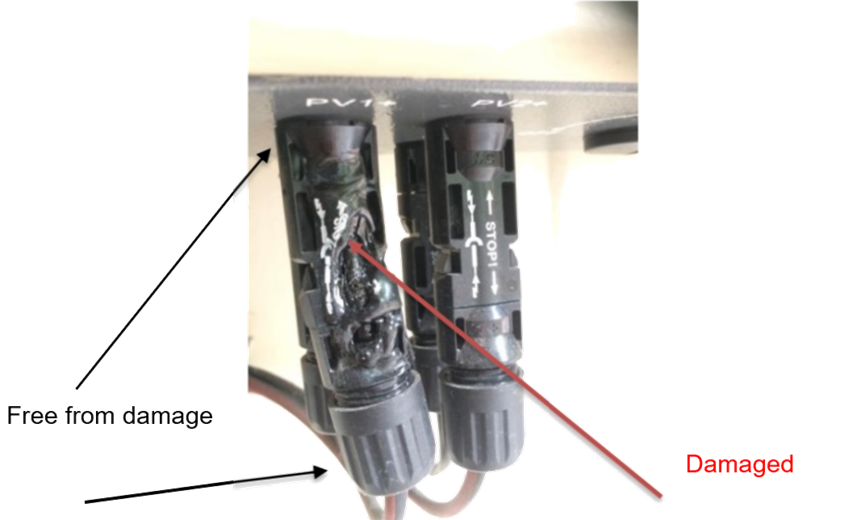

In het onderstaande voorbeeld kunnen we duidelijk zien dat de gebieden net boven en onder het verbindingspunt niet door hitte zijn beschadigd. Dus, de schade is precies waar de verbinding is wat betekent dat de verbinding de oorzaak is van de schade.
